Кабель каналы гибкие пластиковые. Виды и Серии

Наименование (артикул)	Внутренняя высота (Hi), мм	Внутренняя ширина (Bi), мм	Внешняя высота (Ha), мм	Внешняя ширина (Ba), мм	Радиус (R), мм	Тип	Чертёж
Каналы кабельные гибкие, микро серия:
TMX0700.07.15	7	7	10	13	15	Разборный	Скачать
TMX1000.10.28	10	10	15	18	28	Разборный	Скачать
TMX1000.15.18	10	15	15	23	18	Открытый	Скачать
Каналы кабельные гибкие, 15 серия:
TMX1500.20.28	15	20	20	30	28	Полузакрытый	Скачать
TMX1500.30.28	15	30	20	40	28	Полузакрытый	Скачать
TMX1500.40.28	15	40	20	49	28	Полузакрытый	Скачать
Каналы кабельные гибкие, 18 серия:
TMX1800.18.38	18	18	24	29	38	Полузакрытый	Скачать
TMX1800.25.38	18	25	24	36	38	Полузакрытый	Скачать
TMX1800.37.38	18	37	24	48	38	Полузакрытый	Скачать
TMX1800.50.38	18	50	24	61	38	Полузакрытый	Скачать
Энергоцепи усиленные, 20 серия:
TMX2000.50.55	20	50	35	69	55	Открытый	Скачать
TMX2050.50.55	20	50	35	69	55	Закрытый	Скачать
Энергоцепи усиленные, 25 серия:

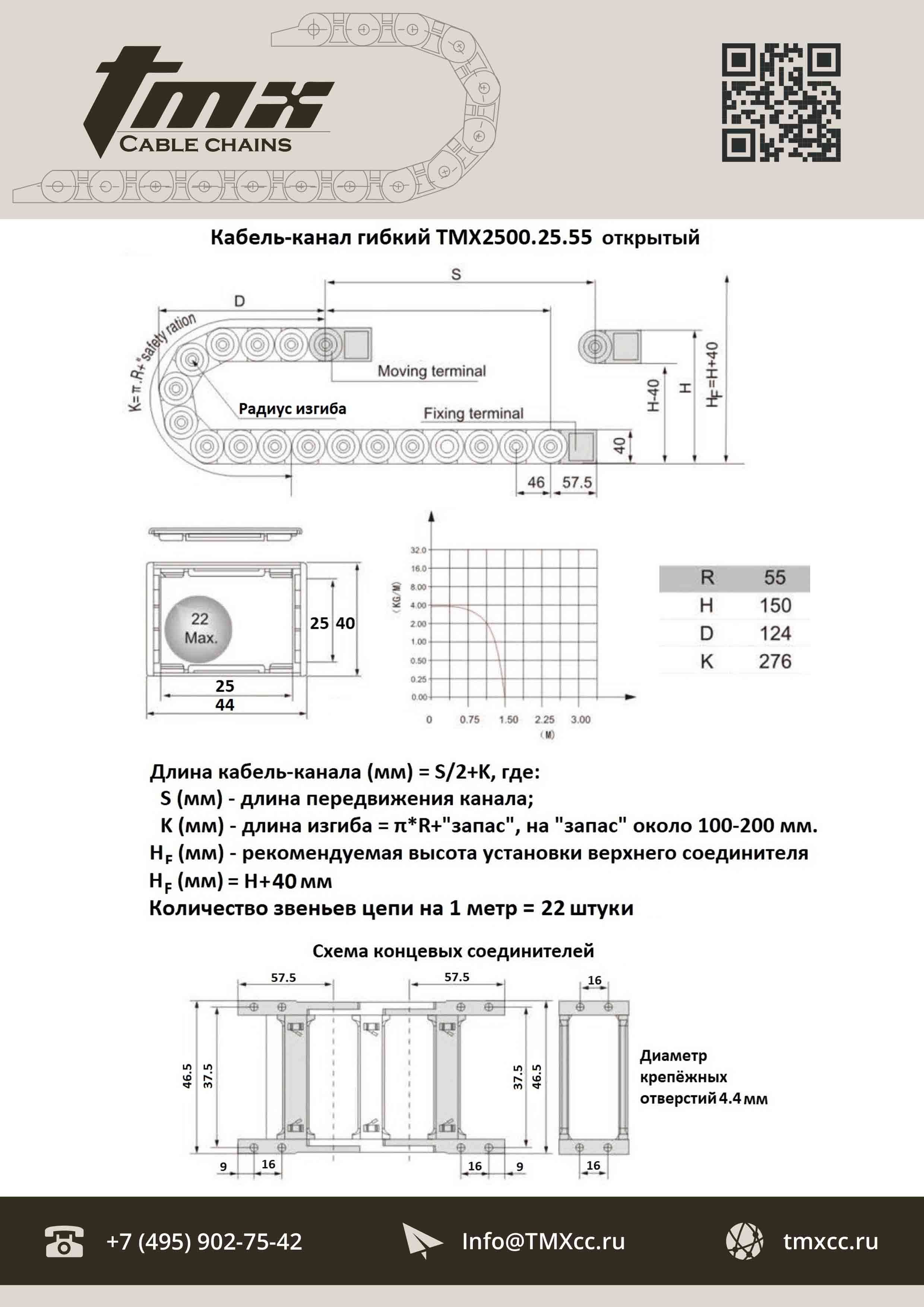

TMX2500.25.55	25	25	40	44	55	Открытый	Скачать
TMX2500.38.75	25	38	40	57	75	Открытый	Скачать
TMX2500.57.75	25	57	40	76	75	Открытый	Скачать
TMX2500.77.75	25	77	40	96	75	Открытый	Скачать
TMX2500.103.75	25	103	40	122	75	Открытый	Скачать
TMX2550.25.55	25	25	40	44	55	Закрытый	Скачать
TMX2550.38.100	25	38	40	57	100	Закрытый	Скачать
TMX2550.57.100	25	57	40	76	100	Закрытый	Скачать
TMX2550.77.100	25	77	40	96	100	Закрытый	Скачать
Энергоцепи усиленные, 30 серия:
TMX3000.60.55	30	60	45	80	55	Открытый	Скачать
TMX3000.75.55	30	75	45	95	55	Открытый	Скачать
TMX3050.75.55	30	75	45	95	55	Закрытый	Скачать
Энергоцепи усиленные, 35 серия:
TMX3500.50.100	35	50	55	76	100	Открытый	Скачать
TMX3500.75.100	35	75	55	101	100	Открытый	Скачать
TMX3500.100.125	35	100	55	126	125	Открытый	Скачать
TMX3500.125.125	35	125	55	151	125	Открытый	Скачать
TMX3500.150.125	35	150	55	176	125	Открытый	Скачать
TMX3550.50.125	35	50	55	76	125	Закрытый	Скачать
TMX3550.75.125	35	75	55	101	125	Закрытый	Скачать
TMX3550.100.125	35	100	55	126	125	Закрытый	Скачать
TMX3550.125.125	35	125	55	151	125	Закрытый	Скачать
Энергоцепи усиленные, 45 серия:
TMX4500.50.100	45	50	65	80	100	Открытый	Скачать
TMX4500.75.125	45	75	65	105	125	Открытый	Скачать
TMX4500.100.125	45	100	65	130	125	Открытый	Скачать

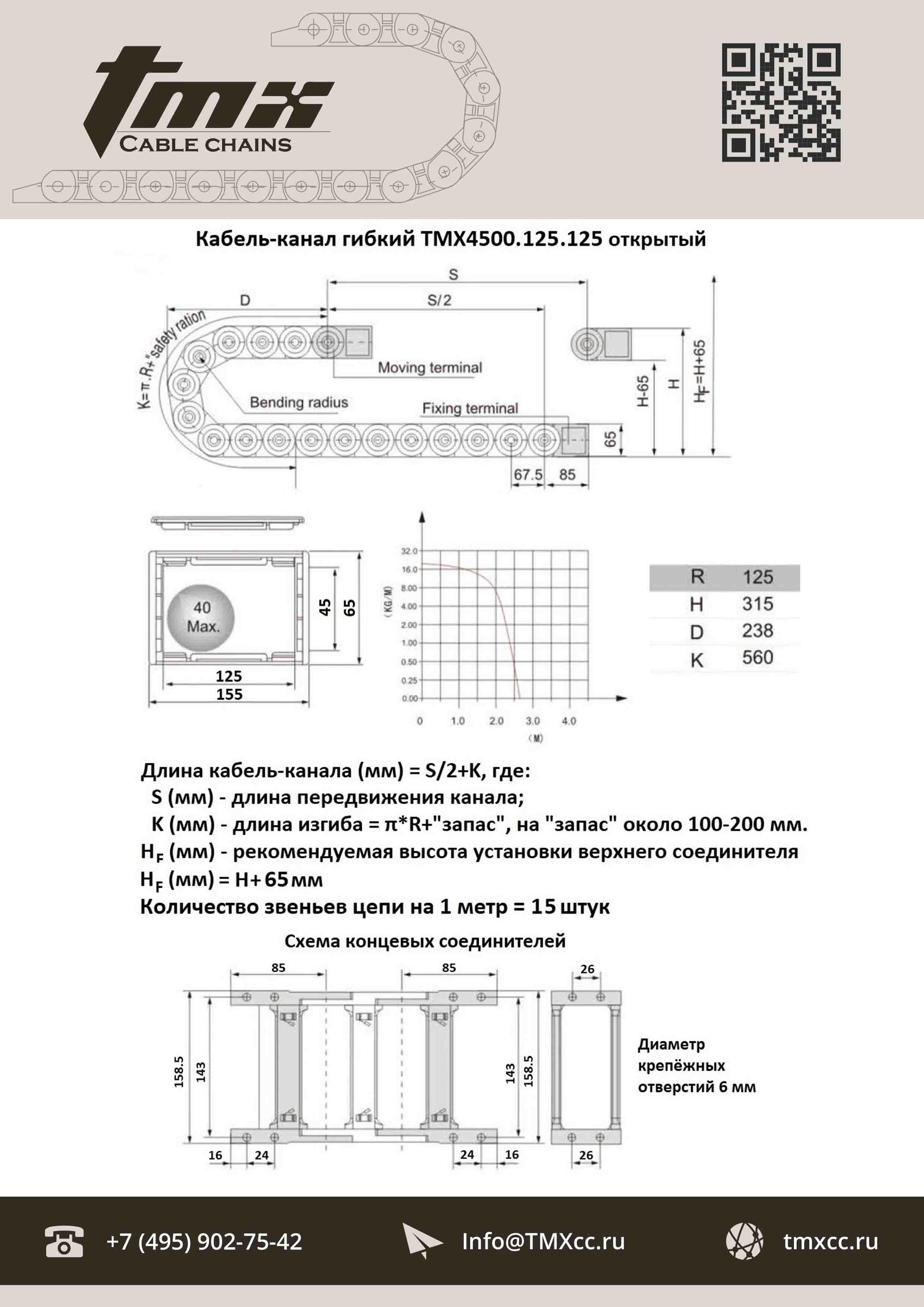

TMX4500.125.125	45	125	65	155	125	Открытый	Скачать
TMX4500.150.125	45	150	65	180	125	Открытый	Скачать
TMX4500.200.125	45	200	65	230	125	Открытый	Скачать
TMX4550.50.100	45	50	65	80	100	Закрытый	Скачать
TMX4550.75.125	45	75	65	105	125	Закрытый	Скачать
TMX4550.100.125	45	100	65	130	125	Закрытый	Скачать
TMX4550.125.125	45	125	65	155	125	Закрытый	Скачать
TMX4550.150.150	45	150	65	180	150	Закрытый	Скачать
Энергоцепи усиленные, 55 серия:
TMX5500.100.200	55	100	75	132	200	Открытый	Скачать

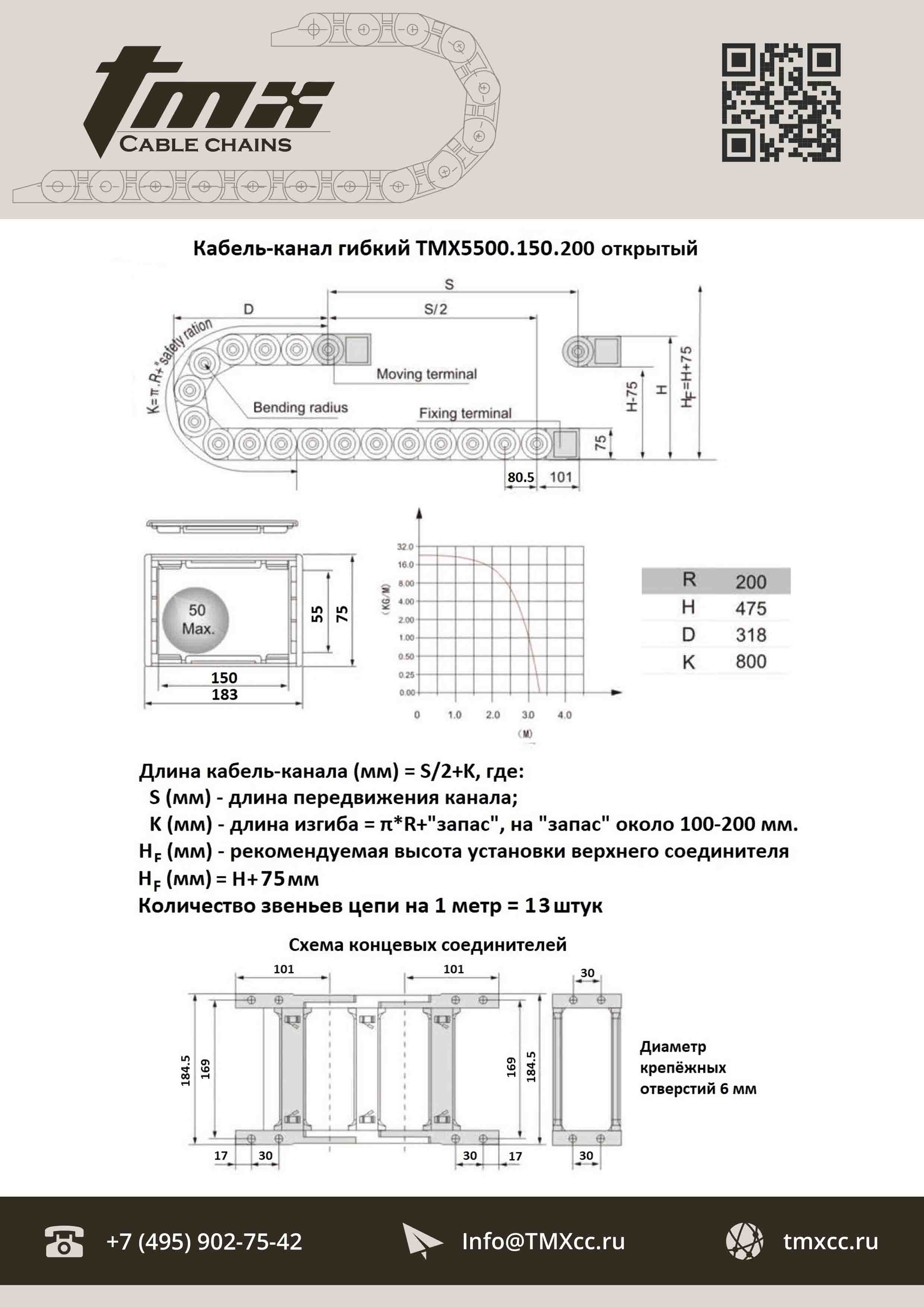

TMX5500.150.200	55	150	75	183	200	Открытый	Скачать
TMX5500.200.200	55	200	75	233	200	Открытый	Скачать

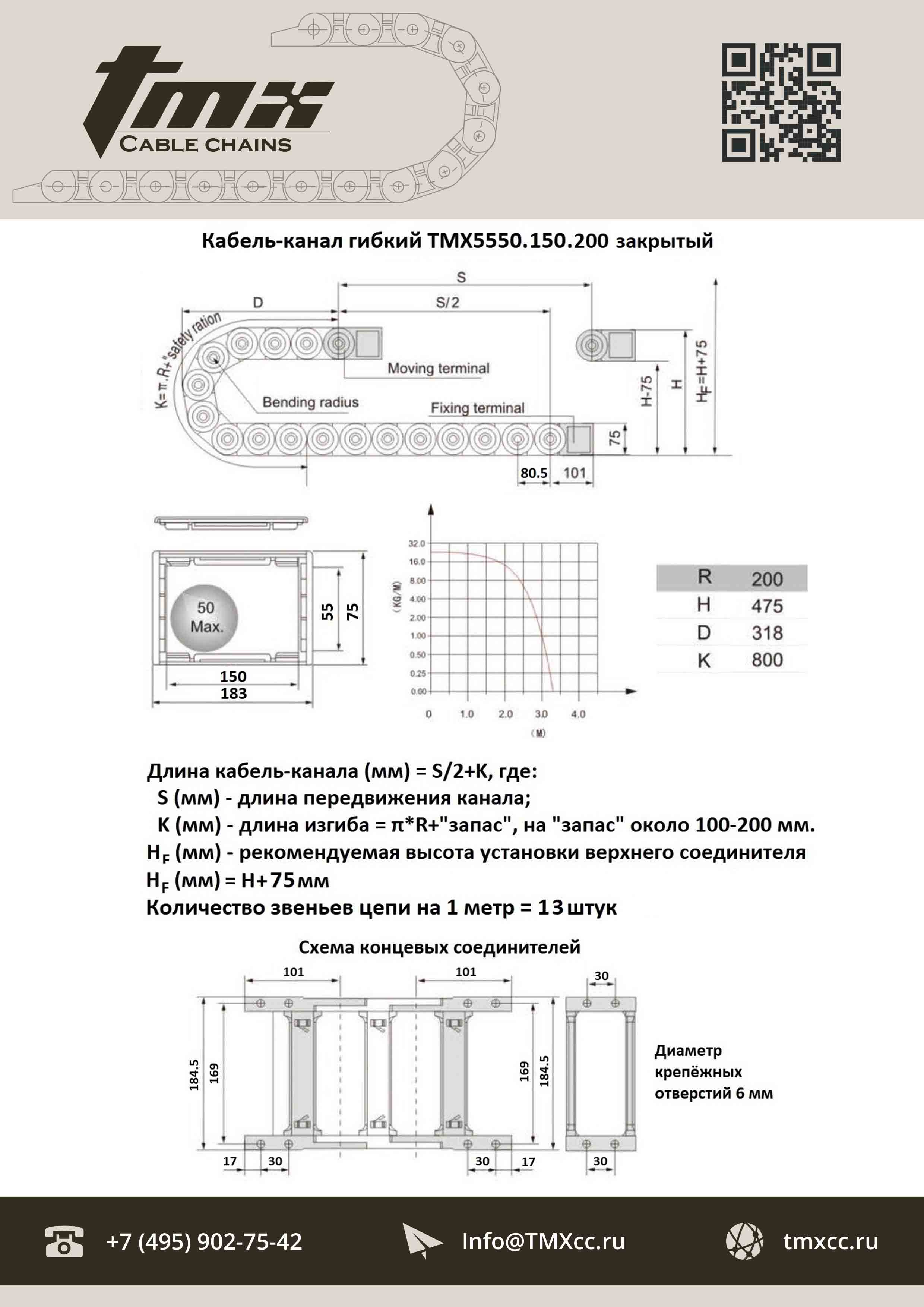

TMX5550.150.200	55	150	75	183	200	Закрытый	Скачать
Энергоцепи усиленные, 65 серия:
TMX6500.150.250	65	150	85	185,5	250	Открытый	Скачать
TMX6500.250.250	65	250	85	285,5	250	Открытый	Скачать
Энергоцепи усиленные, 80 серия:
TMX8000.200.250	80	200	107	248	250	Открытый	Скачать

Гибкий кабель канал, другие названия: энергоцепь, кабелеукладчик, гусянка, буксируемая кабельная цепь и кабельный трак высокого качества применяется для исключения спутывания, закручивания проводов, чрезмерного загибания проводников. Минимизация истирания оплётки и увеличиение срока службы шлангов, РВД и проводки. В случае закрытого типа энергоцепи - защита от внешних воздействий.
Изготавливается из прочного полиамида, работает при широком температурном диапазоне. Используется для широчайшего спектра задач: станок с ЧПУ, линии сборки и упаковки, манипулятор и автовышка с РВД, 3D-принтер
Монтаж высокогибких проводов и шлангов, РВД в наши кабель-каналы ТМХ возможен без отключения их от оборудования, т.к. премычки звеньев цепи кабель-канала съёмные, легко отщёлкиваются и устанавливаются на место.
Каждая цепь длиной 1 метр по умолчанию уже снабжена комплектом концевых соединителей из двух штук по умолчанию.
Миниатюрные кабель-каналы TMXс внутренними сечениями 7х7мм и 10х10мм конструктивно разборные - звенья не имеют открываемых перемычек, при необходимости отделяются друг от друга.
Кабельная цепь TMX с сечением 10х15мм имееет уникальную в своём роде конфигурацию - сама она открытого типа, её звенья имеют открываемые в сторону внешнего изгиба перемычки.
Кабель-каналы ТМХ 15 и 18 серий полузакрытого типа - со стороны внешнего изгиба они закрыты, с внутренней стороны имеют открываемые перемычки.
Энергоцепи TMX начиная с 20 серии являются усиленными - их конструкция выполнена из прочного пластика большой толщины, а виды кабеленесущих цепей подразделяются на открытый и закрытый типы (защита от стружки, пыли и искр).
Для подвижных перекатных цепей открытого типа 35 и 45 серии (артикулы начинаются с TMX3500 и TMX4500) доступны вертикальные разелители. С ними установка проводов будет ещё надёжнее. Возможна установка не в каждое звено.
Звенья абсолютно всех наших каналов можно отсоединить друг от друга и присоединить такие же по размеру дополнительные, тем самым создавая необходимую рабочую длину всей энергоцепи.
Кабельные каналы ТМХ хоть и являются гибкими (гнущимеся) - созданы самонесущими — обратного радиуса изгиба не имеют. Для перемещения на большую длину и тем более с тяжёлым внутренним наполнением нуждаются в дополнительной поддержке.
Список размеров из таблицы выше содержит далеко не все реализуемые нами модели энергоцепей TMX, а перечисляет складские позиции.
Возможно производство и поставка гибких кабельканалов под заказ, с необходимыми размерами, радиусом изгиба и в любом количестве.
Подберём аналог европейским брендам: Igus (Игус, Германия), Tsubaki Kabelschlepp (Тсубаки Кабельшлёпп, Германия), Brevetti Stendalto (Бреветти Стендальто, Италия), EKD Gelenkrohr (ЕКД Геленкрёхр), Murrplastik (Муррпластик, Германия). Китайским вариантам: JFLO, Jin Ao, ForceTrak, TP/TPC. И другим: CPS (ЦПС, Корея)
При обращении к нам Вы получаете индивидуальный подход, высокое качество продукции, быструю отгрузку заказа и его доставку транспортной компанией по всей территории России. Гибкая ценовая политика при наличии конкурентного предложения.

Не можете определиться? - Для верного подбора перекатной кабельной цепи ТМХ пришлите всю имеющуюся информацию о необходимомо изделии - его внутреннее и внешнее сечения, радиус изгиба или высоту канала в полностью согнутом состоянии. Также очень важно указать внутреннюю ширину лотка, в котором перемещается энергоцепь, при его наличии.
При отправке заявки на гибкий кабель канал (энергоцепь) TMX просьба сразу прикладывать реквизиты компании или ИП для оформления счёта на оплату.
